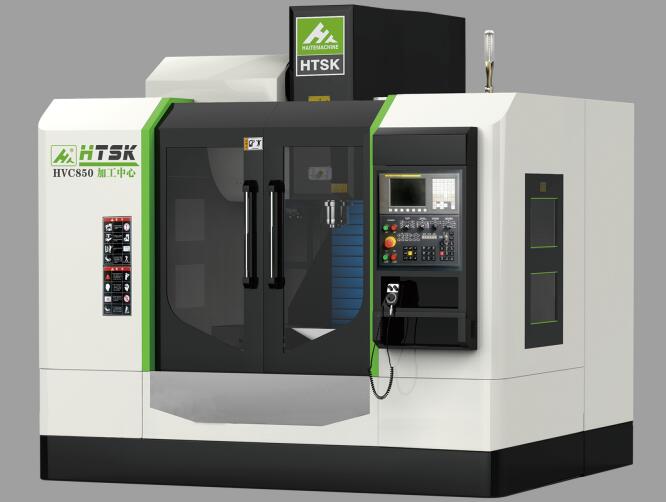

HVC1160加工中心

HVC1160加工中心机体采用油水分离设计。在机体结构上运用了两条回路的设计方案，第一回路是：油路所产生的废油，通过固定道路，回到指定位置进行收集，集中处理，防止产生的废油对切削液的二次污染。第二回路是：机体是设计的切削液引流回路，引导切削液通过在机体上的固定回路，回到水箱。油水分离两条回路设计方案，最大限度的减少了油与切屑液的浪费，同时又避免了机床对环境的污染。
HVC1160加工中心铸件结构经过机床动力学分析和有限元分析，使其几何结构更加合理，与加强筋的恰当搭配，保证了基础件的高刚性。宽实的机床底座，机体立柱采“宝塔形堆积”结构，符合材料力学的先进设计理念，可确保加工时的重负载与高速运动时产生的震动，既能提高加工效率，又能提高刀具的使用寿命。

HVC1160加工中心X轴采用两条45mm滚柱重载强力线轨，六滑座设计结构，可成倍增加线轨与滑座的接触面积，且工作台采用复合型工作台，除能增加工作台的强度意外，又能最大限度的减少滑座的固定螺栓对工作台精度的干涉。
Y轴采用四条线轨45mm线轨，八滑座设计结构，采用两条主承载轨道、两条支撑轨道方案。两条主承载轨道只保证运动的精度与负载，两台支撑轨道只保证支撑作用，并采用独特的安装工艺，克服了多条线轨安装带来的积累误差对线轨精度与使用寿命的影响。
Z轴采用了条55mm滚柱重载强力线轨，四滑座设计结构，并加大与加宽滑座，是接触面积更大，提高了Z轴的整体刚性。
HVC1160加工中心参数

项目名称	单位	HVC1160
X、Y、Z坐标行程	mm	1100*600*600
主轴端面到工作台距离	mm	120-720
主轴中心到Z向导轨面距离	mm	675
X、Y、Z切削速度	mm/min	1～6000 /10000
工作台规格（长×宽）	mm	1200*600
最大载重	kg	900
T型槽（槽数×槽宽×槽距）	mm	5*18*120
快速位移	m/min	24/36
主轴转速范围	r/min	50-8000
主轴锥孔	type	BT40-150
刀具数量	把	24
主轴电机	kW	11/15
X、Y、Z伺服电机	kw	bis22/3000
定位精度	mm	300/+0.005
重复定位精度	mm	300/+0.003
数控系统		FANUC/西门子
使用源气压力	MPa	0.8
电器容量	kW	25-30
机床轮廓尺寸（L×W×H）	mm	3450x2355x2485
机床重量	T	8.6
