新代系统手轮常见故障处理

　　新代系统手轮故障处理

　　1.MPG 功能检查步骤：

　　由系统资料 29 号可以确认 MPG 讯号是否有送入控制器，正常状态下当 MPG 转动一格时，系统资料 29 号会累加 4，如果转动 MPG 而系统资料29号没有跳动，可能原因有：

　　a. 接线错误。

　　b. 手轮未外加 DC5V 电源。

　　c. 参数 2021(手轮对应的伺服轴)设定错误

　　在手轮模式下转动手轮，由系统资料编号 40(X 轴)/41(Y 轴)/42(Y 轴)可以确认控制器是否有送出指令，如果转动手轮而系统资料编号 40(X 轴)/41(Y 轴)/42(Y 轴)没有跳动，可能原因有：

　　b. 加工模式是否已切换到”手轮”(R13 必须等于 6)。

　　c. C16(X 轴)/C17(Y 轴)/C18(Z 轴)是否有 ON。

　　选择 X 轴由 MPG 控制时 C16 必须 ON

　　选择 Y 轴由 MPG 控制时 C17 必须 ON

　　选择 Z 轴由 MPG 控制时 C18 必须 ON

　　d. R14(MPG 段数选择)是否设定错误(不可为 0)。

　　e. 参数 2031(手轮对应的轴向轴)是否设定错误(必须设 0)

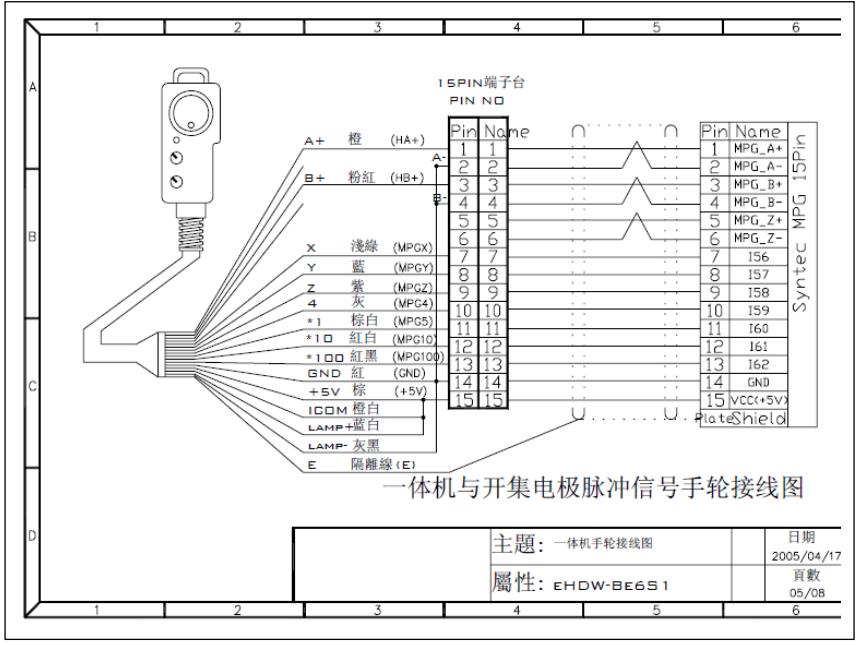

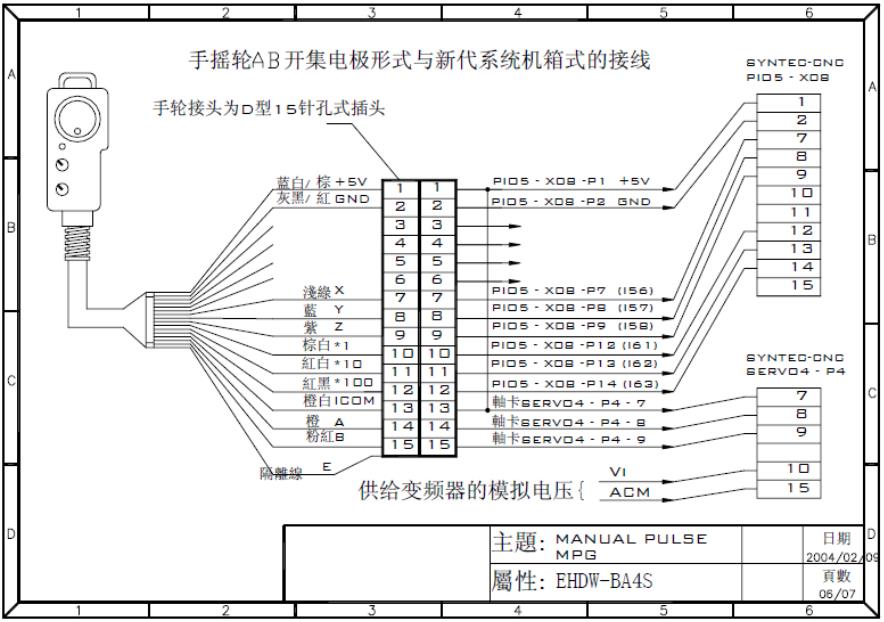

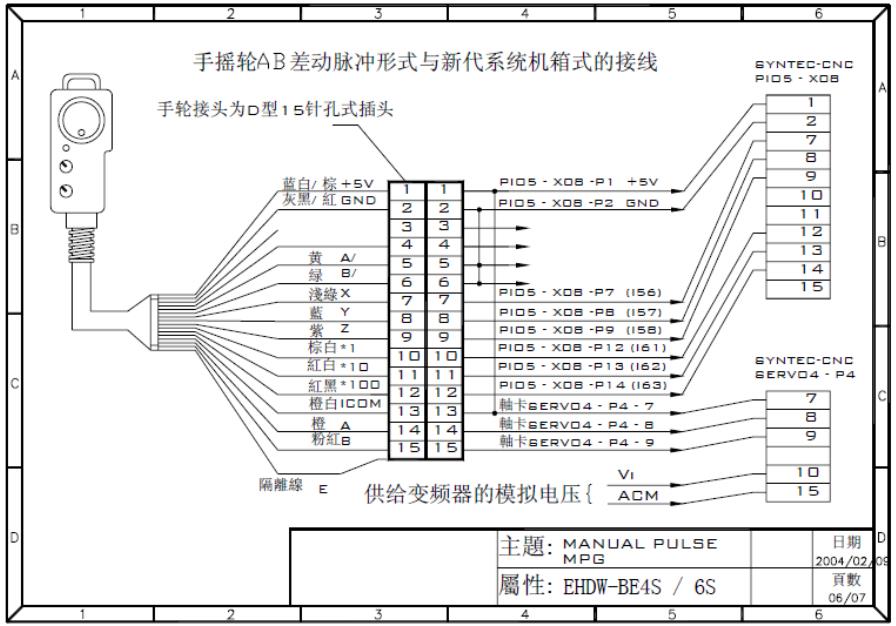

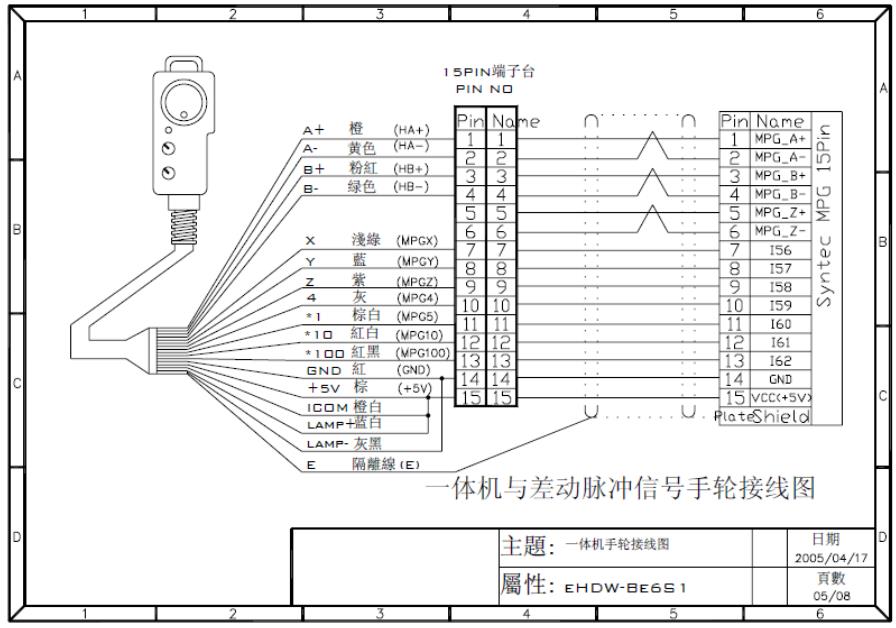

　　2.MPG 接线图汇总
